中型ナゲットプラント
WN-2400 型
Features / シリーズ特徴
原料ベースで処理能力300～600kg/Hの中型プラント
2.4～4.8トン/日（8H）
48～96トン/(160H）

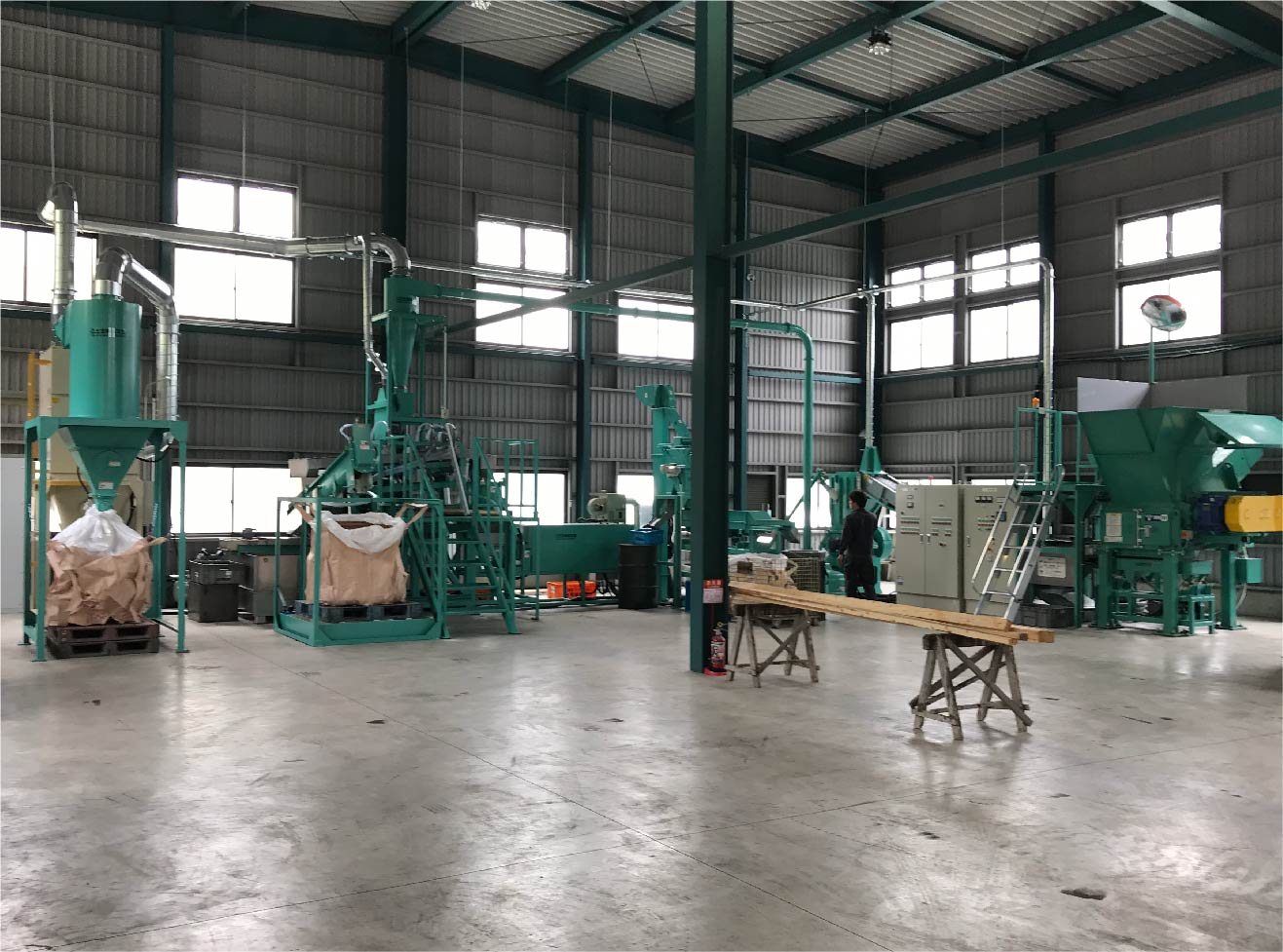

WN-2400型はWN-800型比で3倍の処理能力を持つ中規模の本格的なリサイクルプラントです。パワフルな破砕粉砕工程を組み込んでおり、自動車ハーネスや家電線などの雑線で原料300kg/h、電力線やＦケーブルで600kg/hの処理能力を有する高い生産性が特徴です。
大量処理時には原料電線の投入方法が課題になりますが2400型はユンボ投入に対応しており、作業者の負担を大幅に軽減し効率的な作業を可能にします。ニーズの高まった雑線の国内処理を本格的に実践し、リサイクラーの主力事業となり得る収益性が期待できます。
対象電線などにより２つの機器構成パッケージを用意しています。
パワフル破砕パッケージ
プラグ付きの家電線にも対応できる破砕機が搭載され、回収コンベア類が連結されたスタンダードなパッケージ
フルスペックパッケージ
自動車ハーネス処理に必要なタルク投入機や高性能集塵機、振動フルイが組み込まれた全ての線種に対応できるパッケージ
| パワフル破砕 | フルスペック | |
|---|---|---|
| 設置サイズ | 7.8L×14W×4.9H(m) | 7.8L×14W×4.9H(m) |
| 動力 | 2400フルスペックUC30の場合、81.6kw 2400パワフルUC22の場合、72.25kw |
2400フルスペックUC30の場合、81.6kw 2400パワフルUC22の場合、72.25kw |
| 原料処理能力 | 300～600kg/h | 300～600kg/h |
| 対象サイズ | 外径～Φ30 | 外径～Φ30 |
| 破砕機 | UC22型 22kw または UC30型 30kw | UC22型 22kw または UC30型 30kw |
| 磁選① | 振動コンベア＆吊下げ式磁選機 | 振動コンベア＆吊下げ式磁選機 |
| 磁選② | ナシ | ドラム式磁選機 |
| 粉砕機 | SKC-25-540型 22kw | SKC-25-540型 22kw |
| タルク投入機 | ナシ | タルク投入機 |
| 選別機 | 2400型 デック選別幅600W | 2400型 デック選別幅600W |
| 脱水機 | 2400型 1.5kw | 2400型 1.5kw |
| 熱風機 | TSK-33型 7.63kw | TSK-33型 7.63kw |
| 銅回収 | 昇降機 | 昇降機 |
| 振動フルイ | ナシ | 振動フルイ |
| プラ回収 | 水切りスクリューコンベア | 水切りスクリューコンベア |
| 集塵機器 | プレダスター＆高性能集塵機 | プレダスター＆高性能集塵機 |
